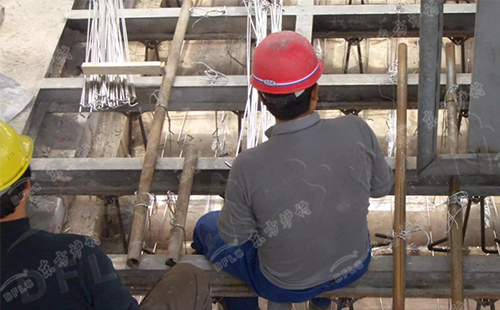

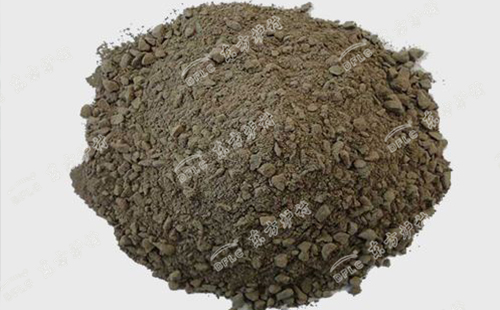

東方爐襯進行施工之前在要使用碳化硅搗打料的基底一定要清理干凈，保持基底處于干燥的狀態(tài)，這樣碳化硅搗打料出來的效果會更好。碳化硅搗打料在進行搗打的時候，鋪料一定要均勻，并且每一層的鋪料都不能超過100mm，如果鋪料不均勻的話有的料會搗打不到，那樣到后期使用的過程中會出現(xiàn)問題。

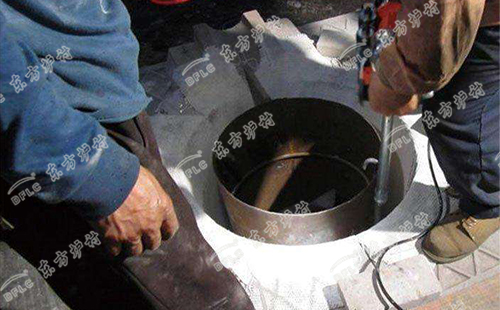

碳化硅搗打料應(yīng)該采用風(fēng)動搗錘搗打，盡量的一錘壓半錘，連續(xù)并均勻的逐層的將其搗實。第二次鋪料要把已經(jīng)打結(jié)的搗打料表面刮毛以后方可進行。風(fēng)動錘在進行搗打的時候工作風(fēng)壓不能小于0.5MPa，根據(jù)碳化硅搗打料作業(yè)面的情況來選擇不同型號的搗錘。預(yù)埋管線周圍使用手工搗實是最好的。
碳素?fù)v打料分為熱搗料和冷搗料這兩個種類，不過東方爐襯推薦您采用冷搗碳素料。下面就給大家講一下這兩鐘搗打料的區(qū)別。熱搗碳素料搗打之前一定要先把碳素料破碎，并且將其加熱(盡量保持均勻加熱)，這個加熱的溫度是依據(jù)成品料的混煉溫度來定的，加熱之后的碳素料中不得有硬塊。搗打時用熱錘，料的溫度不能低于70℃。
冷搗碳素料搗打的時候，料的溫度一定要比結(jié)合劑的荷重軟化溫度高10℃左右。在碳素料搗打中斷之后需要繼續(xù)搗打的時候，必須將搗固體的表面清掃干凈、刮毛、涂刷煤焦油，有這些步驟之后方可進行繼續(xù)搗打。
每一層碳素?fù)v打料的搗實密度，必須按照規(guī)定的體積密度來進行檢查。碳化硅搗打料搗打結(jié)束之后可以先目測或者取樣經(jīng)過檢查不合格的部位要進行挖補，瓦布之后的料面用鏟刀或者是其它工具將料的表面刮平即可。如果您還有疑問的話，可以聯(lián)系東方爐襯哦！
