東方爐襯在耐火澆注料里面有著很多種類的原料、骨料，今天東方爐襯給大家說一下鋁鎂尖晶石的生產方法和合成尖晶石。
1.已知尖晶石耐火澆注料的常用生產方法有:(1)在鎂砂(燒結或電熔的)中配以含AILO3的原料(礬土原料、工業氧化鋁)，令坯體在燒成過程中直接生成尖晶石。研究表明，尖晶石生成在950~1000℃就開始，1400℃已經強烈，1500℃趨于完成。但尖晶石的再結晶能力很弱，同時由于Mg0+a-AL20,-→MgO·Al20,反應本身有6.9%的體積膨脹，使磚坯的燒結相當困難，難以得到致密的尖晶石制品。欲得到直接結合尖晶石制品,燒成最高溫度應在1700℃以上。
(2)在鎂砂(燒結或電熔的)中加人預先合成的尖晶石粉。
2.合成尖晶石有以下幾種:

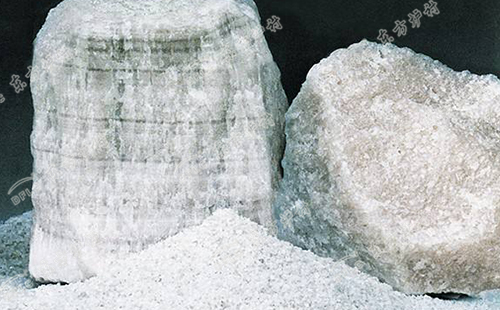

(1)電熔尖晶石。其產品晶粒發育良好，質地均勻,結構致密,強度大,抗侵蝕能力強，以工業氧化鋁(或高鋁礬土原料)和鎂砂(或菱鎂礦,苦土粉)配比，混合后在電爐中熔化、冷卻固化經破碎得到電熔尖晶石產品。

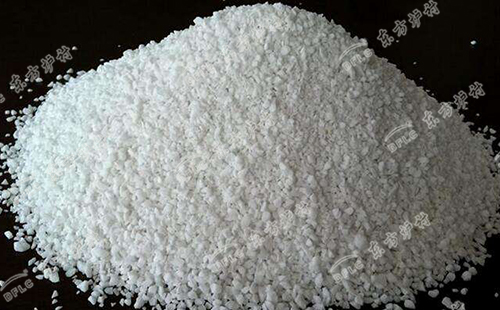

(2)燒結尖晶石砂。該產品比電熔尖晶石更經濟在很多用途可代替電熔尖晶石。它是以輕燒A,.G和輕燒Mg0配料、成球、高溫燒結得到的。為了獲得致密的尖晶石科晶，一般在1800℃甚至1900℃強化燒結。這樣對澆注料的強度提升非常有好處。
