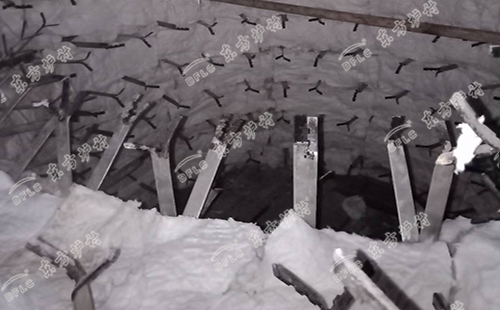

東方爐襯上回說到關于原料和施工方面對于燃燒器澆注料的影響，接下來再來了解一下剩余的部分。
1.化學侵蝕
來自原料中的鉀、鈉、硫、氯等有害成分在高溫下形成含堿的硫酸鹽和氯化物，滲入到澆注料中與之發生化學反應生成鉀霞石(KAS2)、白榴石(KAS4)和正長石等礦物，產生膨脹，導致澆注料開裂和剝落。熟料中的含鈣化合物滲入到澆注料中生成低熔點的鈣長石(CAS2)或鈣鋁黃長石(C2AS)，導致其高溫強度和抗侵蝕性下降。
2.磨損
使用多風道燃燒器的新型干法窯，由于二次風量多，入窯風速大，加之篦冷機與窯中心線偏置，入窯的二次風還伴有渦流運動，因此對燃燒器澆注料磨損十分嚴重。經過觀察，燃燒器頭部下端澆注料最先損壞。另外，燃燒器設計不合理或有損傷，也會在其端部產生渦流，導致頭部澆注料損壞。
3.熱震
窯系統在連續穩定的工作狀態下，燃燒器澆注料內部產生的熱應力破壞作用很小。但是緊急停窯時導致的急冷會產生劇烈的熱震作用，使澆注料嚴重損傷。此時，澆注料的損壞嚴重且迅速，經常會有10mm左右的剝落，而燃燒器頭部下端的澆注料會出現更大的毀壞，嚴重時甚至會露出燃燒器鋼體。
