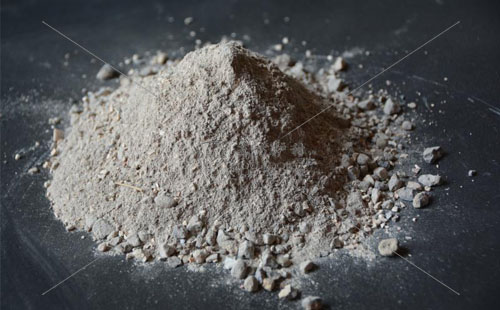

東方爐襯低水泥系列耐火澆注料的種類是低水泥，超低水泥和無水泥耐火澆注料。它結合了大多數耐火澆注料的優點。它具有高密度，低孔隙率，高強度，低磨損，耐熱沖擊和耐腐蝕的優點。同時，它還具有高溫穩定性和施工用水量。低等特性，因此使用范圍廣，效果好，具有顯著的社會效益和經濟效益。
低水泥耐火澆注料的特性低水泥澆注料與傳統的鋁酸鹽水泥耐火澆注料進行了比較。鋁酸鹽水泥耐火澆注料的水泥用量為12％-30％，水量為9％-13％。由于耗水量高，澆注料的孔隙率高，強度低。隨著水泥用量的增加，常溫強度可以達到足夠高，但鋁酸鈣的晶型在中溫下發生變化，導致SiO2和AL2O3超過CaO的3％和材料。該反應導致形成低熔點鈉長石（CAS2）或鈉長石黃色長石（C2AS），導致高溫強度和耐腐蝕性降低。

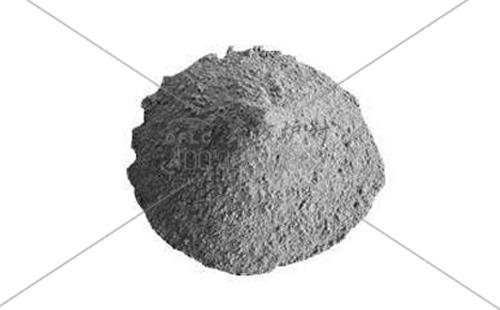

當低水泥系列耐火澆注料是超細粉末技術，高效外加劑和科學顆粒分級時，澆注料的水泥含量降低至小于8％，水量降至7％以下。 CaO含量小于2.5％，其性能指標一般高于鋁酸鹽水泥耐火澆注料。由于水泥用量低，因此被稱為低水泥耐火澆注料。粘土耐火澆注料的水泥用量小于4％，水用量小于11％。當粘土減少或不粘合時，制備低水泥耐火澆注料，并使用超細粉末技術和高效摻合料。因此，低水泥耐火澆注料是一種基于粘土粘結耐火澆注料的創新產品，其性能優于粘土耐火澆注料。

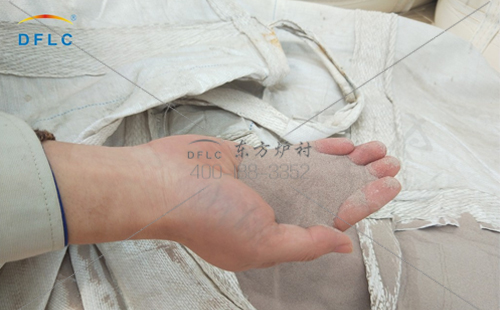

由于耐火澆注料具有良好的觸變性，即混合材料具有一定的形態，它開始以較小的外力流動，并減輕外力以保持已經獲得的形狀，因此它也被稱為觸變性澆注料，自流耐火澆注料屬于這一類。
低水泥耐火澆注料的應用低水泥和超低水泥澆注料廣泛用于冶金，石化，機械制造，電氣和建筑材料以及其他工業爐。這種澆注料已廣泛用于代替傳統的耐火耐火材料作為襯里。

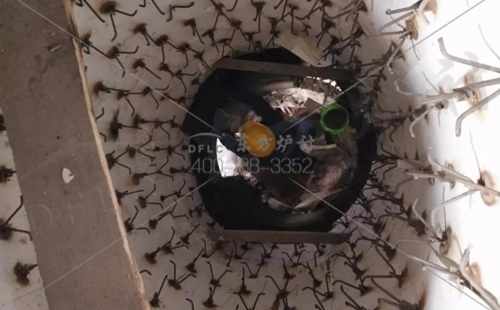

振動低，超低水泥澆注料主要用作加熱爐，熱處理爐，電爐蓋，立窯，回轉窯，高爐爐蓋，鋼包，鐵水袋等厚型爐襯。自流低，超低水泥澆注料主要用于高溫耐火材料的襯里和金屬錨，如加熱爐水冷管的外襯，噴涂的注射襯里冶金，RH的浸漬襯里，DH真空脫氣裝置，鋼包氣體供應元件和石油化學FCC反應器。高溫襯里等。

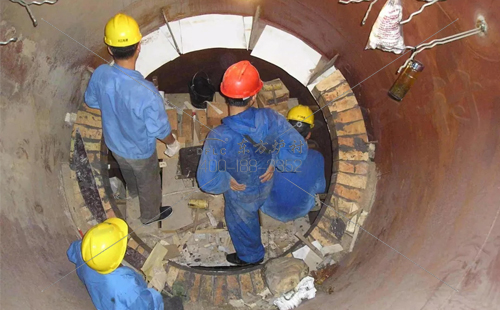

除上述振動式和自流式施工外，現在基于窯內復雜部件定制澆注預制件在現場砌筑中使用。
?
