東方爐襯剛玉質澆注料主要是指高溫主晶相為剛玉相（a-AL2O3）為主的耐火澆注料，它是一種高檔耐火材料。具有較高的耐火溫度、耐磨性和結構強度，是高溫工業窯爐接觸溶液或耐磨層常用的一種澆注料。剛玉質耐火澆注料是采用特級高鋁礬土熟料電熔剛玉為主要骨料和粉料，加入純鋁酸鹽水泥結合劑和多種外加劑成分配置的不定型耐火材料。
①特級高鋁礬土熟料。主要是指AL2O3含量在85%以上的鋁礬土生料經高溫煅燒后的熟料，在破碎成不同各大小的顆粒料。采用它配置的剛玉澆注料高溫主晶相以剛玉相為主，含有少量的莫來石晶性和玻璃相。

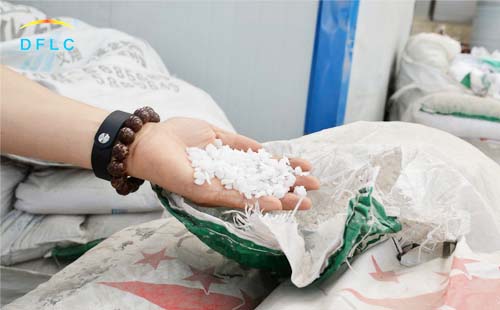

②電熔白剛玉。它是以工業氧化鋁或煅燒氧化鋁為原料，在電弧爐內高溫融化而成，AL2O3含量在98.5%以上，呈白色，晶體巨大，多孔，顯氣孔率6%-10%，主晶相是a-AL2O3，晶體為長條形或菱形。
③電熔致密剛玉。是以工業氧化鋁為原料，加入外加劑后在電弧爐內熔融而成，外觀為灰色、灰黑色或灰白色，AL2O3含量大于98%，顯氣孔率小于4%，體積密度為3.8g/cm3，它是一種新型高檔耐火原料，耐酸、耐堿、高溫下體積穩定，具有顆粒致密、氣孔率低等特點。
④電熔亞白剛玉。它是在還原氣氛和控制的條件下，由輕燒的特級或一級鋁礬土熟料在電弧爐內熔融時，加入還原劑（碳）沉降劑（鐵屑）以及脫碳劑（鐵磷），脫除SIO2 FE2O3和TIO2等雜質，熔煉后得到的一種剛玉材料。al2o3含量在98%左右，呈灰色、灰黑色或灰白色，顯氣孔率小于4%，體積密度大于3.8g/cm3以上。
⑤電熔棕剛玉。它是在天然高鋁礬土輕燒料和碳材料加入少量鐵屑在2000℃左右的電弧爐內熔煉，脫除雜質后得到的棕色剛玉材料。AL2O3含量在94.5%-97%，體積密度大于3.9g/cm3。

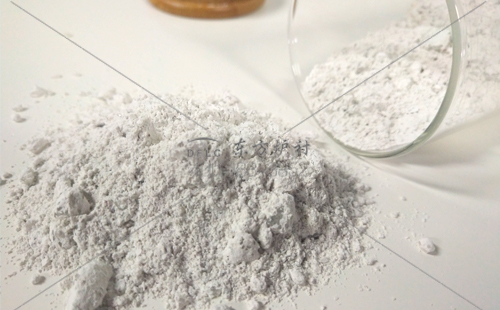

不管采用哪種主材料為骨料，都需要破粉碎成不同大小的顆粒，采用粗中細粉料按照一定的比例混合，加入結合劑和多種外加劑（硅微粉、減水劑、防爆纖維等）才能配置成澆注料，澆注料配置好后需要澆注樣塊在各種設備下檢測耐高溫性、強度、抗折強度、重燒變化率等多種實驗，合格后才可以進行量產。
