東方爐襯

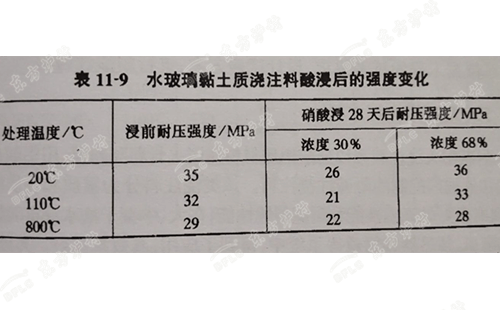

表19為水玻璃黏土質澆注料酸浸后的強度變化。從表中看出，常溫和熱處理后的試樣，在30%濃度的硝酸溶液中浸泡28d,其耐壓強度降低24%一35%，但強度值仍大于2IMP，足以滿足工程使用的需要;在68%濃度的硝酸溶液中浸泡28天，其強度與浸泡前的基本相似，即能抵抗酸的浸透。
這就是說,這種澆注料的耐酸性,在受到物理和化學的兩方面作用。當酸溶液濃度小時,將沿試樣的微細裂紋滲透,破壞了骨粉料間的聯系,強度降低;反之,酸溶液黏度大，難以滲透,同時化學作用加強。即濃酸溶液對未反應的水玻璃有酸化作用,并析出硅酸凝膠而促進澆注料的強度增長,故酸浸泡后的試樣,強度基本不降低。
