東方爐襯鎂質或高鋁尖晶石質耐火澆注料是為鋼包內村而開發的。耐火骨料為純鎂砂或特級礬土熟料，耐火粉料為鎂鋁尖晶石粉。結合劑為復合結合制,同時摻加外加劑。該類耐火澆注料具有較好的抗渣性、抗剝落性和抗熱震性，與鎂鋁尖晶石耐火澆注料相比，性能稍有遜色，成本顯著降低,適合國情，易于推廣;與普通抗熱震耐火澆注料相比,由于尖晶石的加入，而不是在使用過程中逐漸形成的,因此性能明顯提高,成本用戶也能接受,使用壽命延長,故較有發展前途。

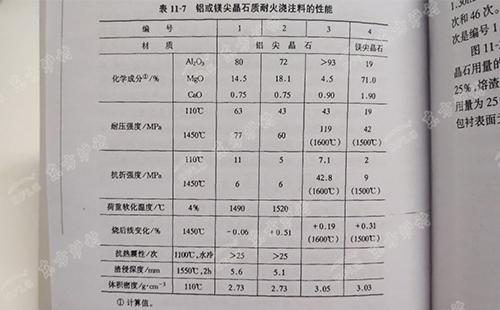

表11-7為鋁或鎂尖晶石質耐火澆注料的性能。編號1和編號2用的耐火骨料為特級礬土熟料,臨界粒徑為20mm,粗、中、細骨料級配為5:1:4。骨粉料質量比約為7:3。編號1用的耐火粉料系用尖晶石、鎂砂和特級礬土熟料混磨的，細度小于0.088mmo編號2則用尖晶石和鎂砂混磨的;編號3用電熔剛玉作耐火骨料和部分粉料,并添加富鋁尖晶石粉和crAl2O3超微粉,用CA-70水泥作結合劑。
編號4用臨界粒徑為8mm的制磚鎂砂作耐火骨料，用25%的鎂鋁尖晶石作耐火粉料。該料與編號1和編號2,均用復合結合劑,其用量為2%~5%。按照配合比的要求，添加減水劑及快干劑,水用量為5%~6.5%。振動成型試樣，自然養護2d后，進行耐火澆注料的性能檢測。
