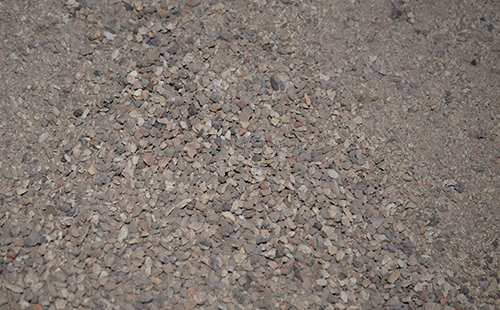

東方爐襯剛玉澆注料使我們在窯爐施工時所需要的重要的耐火材料，但是當我們在施工的時候，不僅需要注重材料的質量也需要非常重視施工時所規定的秩序；所以剛玉澆注料的使用方法也需要我們在施工時充分的了解清楚。
剛玉澆注料的使用方法如下：
一、使用時應先對剛玉澆注料進行攪拌處理
通常采用強制式攪拌機攪拌，以每袋為一整體單位，可根據實際用量多袋攪拌。攪拌時應先將耐火集料和結合劑全部放入強制式攪拌機中，將干料干拌2分鐘，使材料顏色統一后加水攪拌3—5分鐘至材料顏色均勻一致即可使用。攪拌好的料以手抓能成團但不漏漿為準。施工溫度5℃—35℃，溫度偏低或偏高時必須采用升溫或降溫措施使其滿足施工溫度要求。
二、使用時所需的加水量及施工方式：
剛玉澆注料加水攪拌后必須在30分鐘以內施工完畢，嚴禁返料攪拌施工和二次加水攪拌施工。剛玉澆注料在施工時應采用振動的方式進行，且每層澆注的厚度不能超過400mm，每個施工部位不能長時間振動也不可采用手搗振動的方式，最好采用插入式振動器火平板式振動器澆注施工。
三、使用后的養護及烘烤：
澆注料澆注完成后，需養護24h之后，方可脫模，脫膜之后的澆注料不可直接澆水處理，一般的養護溫度為5-35攝氏度左右，脫模養護72h之后，在次進行烘烤；初期烘烤時，在450℃之前為便于溫度控制可選用木材、油、煤氣或電進行加熱，450℃后可用煤或煤氣加熱。在450℃之前必須嚴格控制升溫速率，否則會縮短剛玉澆注料的使用壽命直至破壞。
剛玉澆注料的使用方法的好壞，可直接影響剛玉澆注料的性能，故我們是使用剛玉澆注料的時候，一定要看清楚它的使用說明，避免出現意外的情況。
